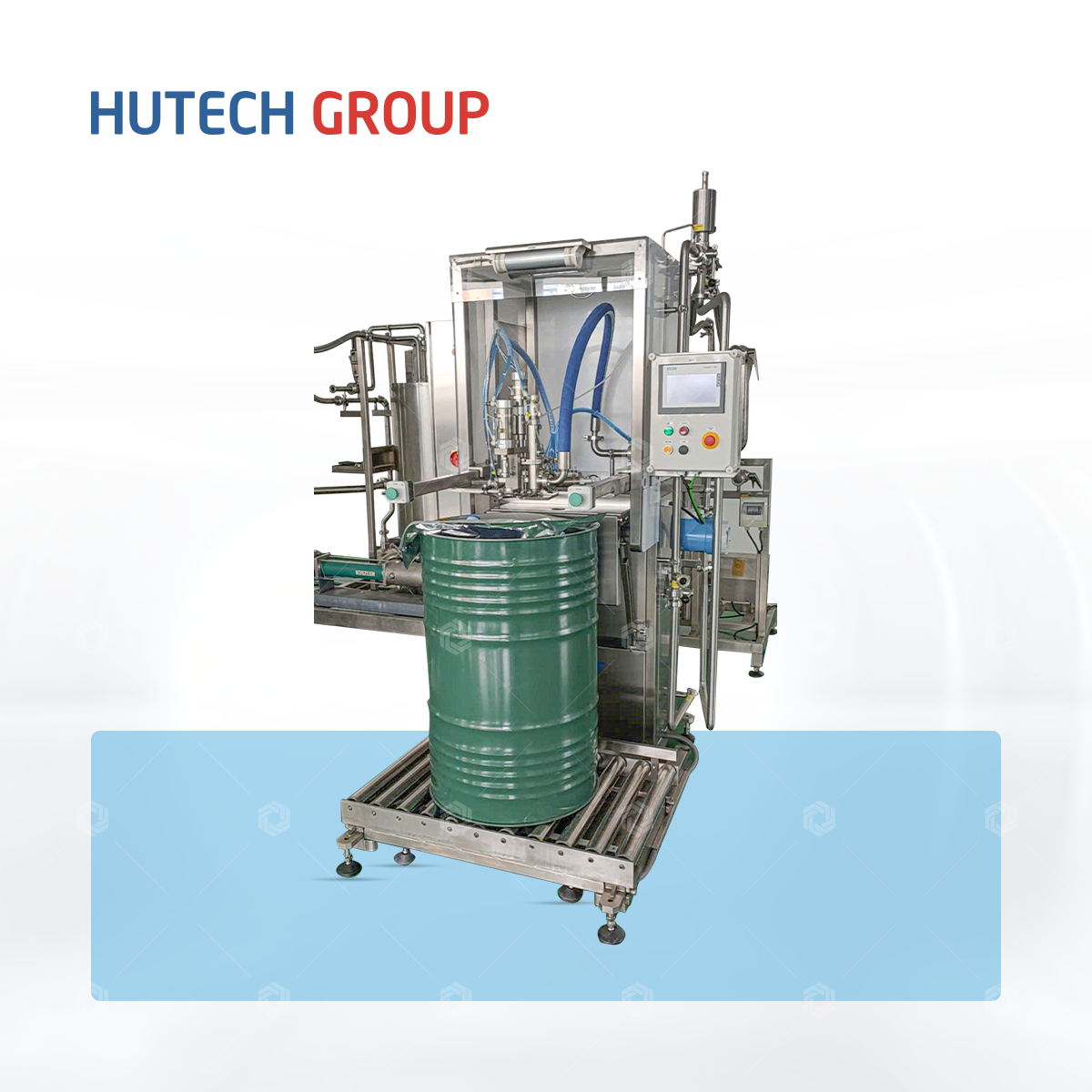

Máy chiết rót bán tự động BIB220 là một loại máy chiết rót và đóng túi nhỏ gọn, hiệu suất cao phù hợp để chiết rót quy mô vừa và nhỏ đối với các túi vô trùng Aseptic BIB từ 3 đến 25 lít đóng vòi 1 inch. Đặc biệt chiết rót hiệu suất cao đóng gói chất lỏng vào thùng phuy 180L đến 220L.
[embedyt] https://www.youtube.com/watch?v=xGAt-lnLUGM[/embedyt]
Vận hành thực tế máy chiết rót bán tự động BIB220
Các ứng dụng máy chiết rót bán tự động BIB220
- Trà, cà phê chiết xuất
- Sản phẩm có nguồn gốc từ sữa daily milk (đá xay, kem, sữa, sữa đặc, pho mát…)
- Sản phẩm trái cây (Nước trái cây nguyên chất, mứt và cô đặc)
- Sản phẩm trứng lỏng (Trứng nguyên quả, lòng trắng và lòng đỏ)
- Hỗn hợp xi-rô
- Chiết rót các loại nước sốt, tương cà chua…
- Dầu ăn / dầu dừa,..tinh dầu khác
- Dược phẩm, hóa mỹ phẩm
Đặc điểm của máy chiết rót máy chiết rót bán tự động BIB220:
[caption id="attachment_3328" align="aligncenter" width="2560"]
Tủ điện điều khiển máy chiết rót bán tự động BIB220 2 đầu được thiết kế gọn tinh tế[/caption]
- Thuộc dòng máy chiết rót không vô trùng
- Sản phẩm được trang bị hệ thống điều khiển bao gồm giao diện trực quan thao tác màn hình cảm ứng PLC dễ dàng và rõ ràng để vận hành. Ngoài ra, nó còn có chức năng tự động kiểm tra và bảo vệ. Hệ thống đo lưu lượng kế cải thiện độ chính xác chiết rót và đạt được lượng chiết rót
- Máy chiết rót BIB phù hợp với các kích cỡ và kiểu dáng túi khác nhau giúp sản xuất linh hoạt
- Màn hình điều khiển cảm ứng PLC Siemens cao cấp
- Thân vỏ máy bằng Inox SUS304, bộ phận tiếp xúc trực tiếp bằng Inox SUS316L hoặc vật liệu đảm bảo vệ sinh trong ngành thực phẩm
- Dễ dàng vệ sinh sau mỗi ca sản xuất
- Hệ thống nâng hạ dạng con lăn tiện dụng cho chiết rót thùng Phuy, thùng gỗ dung tích lớn
- Tích hợp nhiều tính năng mở rộng (mất phí): Vô trùng trước khi chiết rót, tính năng hút chân không sau khi chiết rót, tính năng phun Ni - tơ lỏng sau khi chiết rót giúp sản phẩm phẳng bắt mắt hơn
[caption id="attachment_3310" align="aligncenter" width="1922"]
Chi tiết máy được làm tỉ mỉ - bộ phun ni tơ hóa lỏng giúp sản phẩm sau khi đóng gói đẹp hơn[/caption]
Thông số kỹ thuật:
- Lưu lượng chiết rót: 5 tấn/giờ
- Công suất chiết rót:
- 220-250 túi/giờ cho loại túi 10L
- 150-180 túi/giờ cho loại túi 25L
- 25-28 túi/giờ cho loại túi 180L
- 15-18 túi/giờ 220L
- Dung sai chiết rót: ±0,5%
- Nguồn điện: 220VAC 50HZ 0,5KW
- Khí nén: 6-8bar 15NL/phút
- Tiêu chuẩn túi: van 1 inch
- Áp suất cung cấp nitơ: Max 2,5bar (nếu có tính năng phun nito lỏng)
- Kích thước tổng thể: dài x rộng x cao: 1500x1300x2210mm
- Khối lượng: 600kg

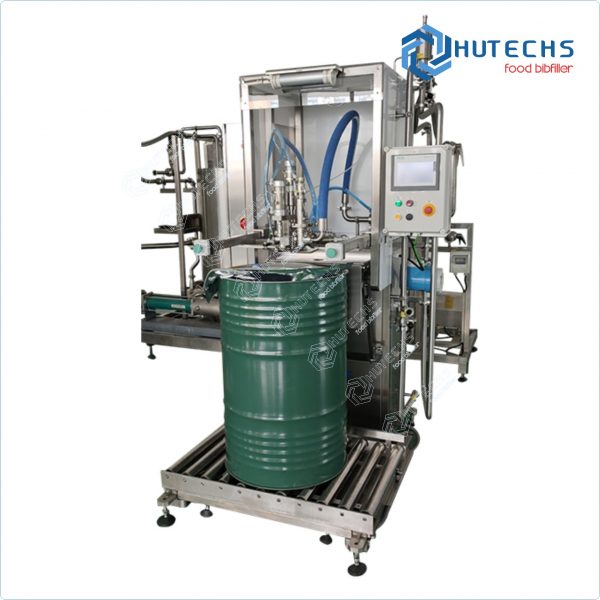

[caption id="attachment_3342" align="aligncenter" width="500"]
Hệ thống nâng hạ con lăn phù hợp cho chiết rót thùng phuy[/caption]
Linh phụ kiện cao cấp:
No |
Name |
Brand |
1 |
PLC (Màn hình PCL) |
Siemens/ or the same level brand |
2 |
Touch screen (Màn cảm ứng) |
Siemens/or the same level brand |
3 |
Flow meter |
E+H German |
4 |
Low voltage device |
Schneider |
5 |
Temperature sensor (Cảm biến nhiệt) |
JUMO |
6 |
Emergency stop switch (công tắc |
SCHLEGEL |
7 |
Load switch |
GG |
8 |
Operation button |
IDEC |
9 |
Steam filter |
Spirax Sarco |
10 |
Steam reducing valve |
UK 窗体顶端窗体底端 Spirax Sarco |
11 |
Steam draining valve |
Spirax Sarco |
12 |
Steam pipeline valve |
Gemu |
13 |
Pneumatic executive component |
German Festo |
14 |
Air filter reducing pressure valve |
German Festo |
15 |
Magnetic position sensor |
German Festo |
16 |
Detector switch |
German Festo |
17 |
High voltage hygiene rubber |
(conform USA FDA regulation) |
18 |
Sound and light warning |
WERMA |
19 |
Pilot solenoid valve |
SMC |
20 |
Needle valve |
Taiwan |
